KJ70N-WG礦用本安型無線網關

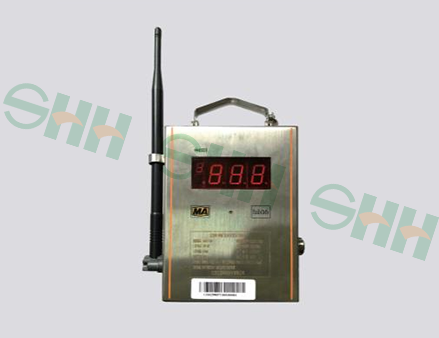

KJ70N-WG礦用本安型無線網關（以下簡稱“網關”），是一種礦用數據采集、轉換裝置，屬礦用本質安全型設備，是KJ70X煤礦安全監控系統的組成部分之一。它以微處理器為核心，采集無線傳感器數據，通過RS485有線形式傳輸給監測分站。 網關采用電源供電，可以接收無線傳感器數據，省去傳感器布線操作，可以快速、方便的布置傳感器。
1）供電電源：
a. 額定工作電壓：DC18V
b. 工作電流：≤100mA
2）RS485信號傳輸接口
a. 接口數量：1路
b. 傳輸方式：主從式，雙極性，半雙工，RS485信號
c. 傳輸速率：2400bps
d. 工作電壓峰峰值：2V～12V
e. 最大傳輸距離：6km（采用MHYV通信電纜：?jiǎn)涡窘孛娣e不小于1.5mm2）
3）無線信號參數：
a. 通訊協議：Zigbee
b. 工作頻率：2394～2507MHz
c. 發射功率：(0～5)dBm（天線前無線發射閾功率：1mW～3.2mW）
d. 接收靈敏度：-80dBm
e. 最大傳輸距離：100m（空曠無障礙）
f. 天線：數量1個，型號：S-8DB-2400-802.11，標稱增益8dBi
4）功能：
a. 網關具有與8臺下級無線設備通信的功能
b. 網關具有通過RS485信號與分站通信的功能
